高密度サポート: MPOアダプタは,通常12,24または48ファイバー構成に使用され,データセンターなどのスペースが限られている高密度のアプリケーションに理想的です.
極性: MPOアダプタは,両方の容量に対応するように設計されていますタイプAそしてB型信号伝達のために 繊維が正しく並ぶことを保証する 極性適切なパフォーマンスを確保するために ファイバーネットワークの極度とアダプタの極度をマッチすることが不可欠です.
低挿入損失: 良い品質のMPOアダプタには,挿入損失が低く,信号は最小限の衰弱でアダプタを通過することを意味します.これは光ファイバーネットワークの高性能を維持するために不可欠です.
耐久性 と 材料MPOアダプタは通常,高品質の材料繊維が正確に並べられていることを確認するため 内部のフェルルやアライナメントスリーブはしばしばセラミックや金属で作られています
鍵メカニズムMPO アダプタには,鍵のメカニズムファイバーコネクタが不一致するのを防ぐため,ファイバー間の正しい接続を保証し,リンクの完整性と性能を維持します.
単モードと多モード: MPOアダプタは両方をサポートできますシングルモードそして多モード単調MPOアダプタは,長距離送信 (通常レーザーベースの源) に使用されます.多モードアダプタは短距離アプリケーションに使用される (LEDまたはVCSELベースのソースを使用する).
性別とコネクタオリエンテーションMPOアダプタは様々な種類があります.性別構成男性から女性へ,男性から男性へ,または女性から女性へ直ぐにそして交差した適切なタイプの選択は,適切な接続を確保するために不可欠です.

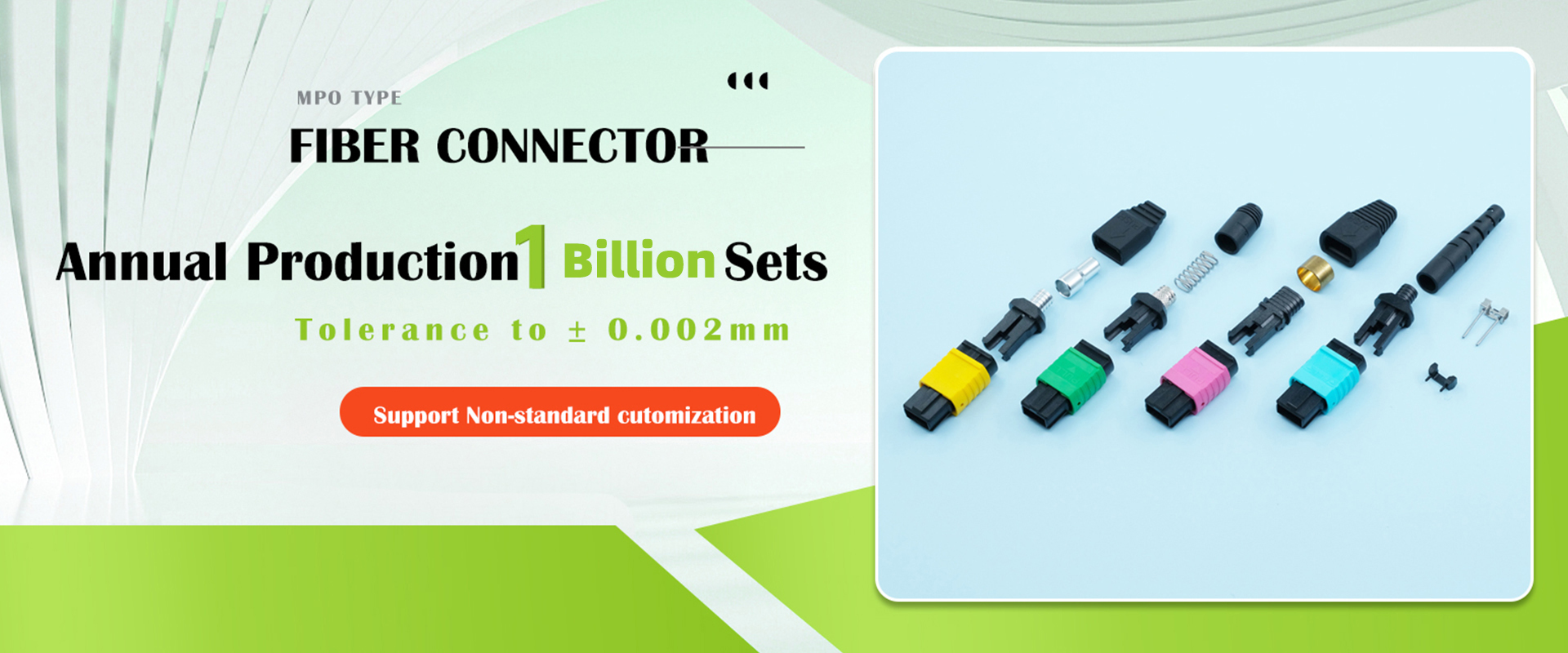

MPO (Multi-Fiber Push-On) コネクタは,データセンターや高速ネットワークで広く使用されている高密度で費用対効果の高いソリューションで,4つを接続できる.812歳 16歳2440G,100G,400Gなどの高帯域幅アプリケーションをサポートします. ネットワークは,低挿入損失と高返回損失で信頼性を確保するケーブル管理を簡素化し,空気の流れを改善し,将来のスケーラビリティをサポートし,コンパクトな環境,並列光学,高速で効率的な企業ネットワーク全体で信頼性の高いパフォーマンス高性能コンピューティングシステムです.
MPOは様々な種類があります
異なる材料が 製品の性能や品質に 大きく影響する可能性があります
装着や改造を容易にするため,色々な色が用意されています.
柔軟な組み合わせオプションは,多様なニーズを満たすための多用性を提供します.
このコンネクタは小さなもののように見えますが,その機能は非常に強力です. 特定の要求がある場合は,私たちと連絡してください. 私たちはあなたのニーズに合わせてさまざまなソリューションを提供しています.
SCコネクタは,単純性,信頼性,堅牢な設計により光ファイバーネットワークで人気があります. 簡単に挿入および取り除くためのプッシュ・プルメカニズムを備えています.安全で安定した接続を確保するSCコネクタはコスト効率が高く,シングルモードとマルチモードの両方の繊維に適しており,様々な用途に汎用性があります.高密度な設置とパッチパネルに簡単にアライナメントを可能にしますSCコネクタは,入力損失が低く,返信損失が高く,優れた信号性能を保証します. 通信,データセンター,CATVネットワークで広く使用されています.SCコネクタは,信頼性と効率性の高い光ファイバー接続のための信頼できる選択です.
1デザインと特徴
プッシュ・プル・デザイン:SCコネクタはシンプルなプッシュ・プル・ロック・メカニズムを使用し,対応容器から簡単に挿入および取り除くことができます.
標準サイズ:SCコネクタは,LCのような小さなフォームファクターコネクタよりも長方形で大きく,特に産業用環境で堅牢で信頼性の高い接続を提供します.
2単モードと多モード互換性
SCコネクタは,シングルモード (SM) とマルチモード (MM) の両方で利用できます.
3高性能
SCコネクタには,挿入損失が低く,返却損失が高く,信頼性と安定した信号伝送が可能です.
SCコネクタで使用されるセラミックフェルルは,ファイバーコアを正確にアライナインし,最小限の信号劣化と高い光学性能を保証します.
6. 磨きオプション
SCコネクタは,性能を最適化するために,さまざまな磨きオプションで仕上げることができます.
UPC (Ultra Physical Contact): 低挿入損失と高返回損失を提供し,通常シングルモードアプリケーションで使用されます.
APC (Angled Physical Contact): シングルモードシステムでは,ファイバー端面に角度のあるポリスを提供することによって反射を最小限に抑えるために使用されます.

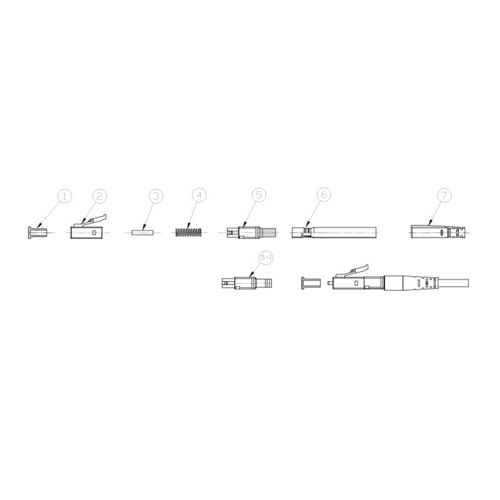

LCコネクタは,コンパクトなサイズ,高性能,信頼性により光ファイバーネットワークで広く使用されています.パッチパネルやネットワーク機器のスペース節約. LCコネクタは,迅速かつ安全な接続のためのプッシュ・プルメカニズムで,簡単に使用できます.彼らは優れた信号品質を確保し,低挿入損失と高い帰帰損失を提供します.シングル モード と マルチ モード の 繊維 と の 互換性 に よっ て,様々な 用途 に 使える よう に なり ますまた,LCコネクタは高速通信に対応し,現代的な高帯域幅の要求に応えるのに最適です.
1. LCコネクタは,単モードと多モードの両方で存在し,通常は色によって区別することができます.例えば,青は単モードに使用されます.緑色やベージュ色は多モードで通常使用されます.
2LCコネクタは,シンプルとデュプレックス構成で利用可能であり,さらに保護と組織化のためにクリップオンカバーを装備することもできます.
3標準的なコネクタに加えて 極度交換可能なユニブートコネクタがあり 空間を大幅に節約できます
これらのコネクタは小さくても,その機能は非常に重要です.すべての注射鋳造メーカーがこれらのコネクタに対する正確な要求を満たすことはできません.ですから,サプライヤーを慎重に選択することが重要です..
すべてのLCコネクタは RoHs2を満たしています.0新しい REACH と UL94 V-0 標準.すべてのサイズは,IEC61754-20型 LCコネクタファミリーに準拠しています.テストのためにサンプルを採取することを歓迎します.
Uniboot コンネクタデュプレックス光ファイバーケーブルの一種で,両方のファイバー (送信および受信信号) が単一のケーブルジャケット内に収められている.このコンパクトなデザインは,ケーブルの混雑を削減し,パッチパネルや他の光ファイバーインフラストラクチャのスペース効率を向上させます.
偏向逆転交換する能力を指します.送信 (TX)そして受信 (RX)ケーブルを物理的に再結束したり 交換したりする必要はありません.メカニカルスイッチユニブートコネクタハウジング内にあり 繊維を簡単に交換できます
極度逆転のUnibootコネクタを選択する方法
コネクタタイプ: Uniboot コンネクタは,様々な種類で利用できます.LC,SC,およびMTP/MPOシステム要件に応じて接続器
極度基準: 選択したユニブートコネクタが,アプリケーションに適した極度基準をサポートすることを確認します.デュプレックスファイバー極度には2つの主要な基準があります:タイプAそしてB型.
タイプAピン1で送信 (TX) ピン2で受信 (RX)
B型ピン2で送信 (TX) ピン1で受信 (RX)
極性逆転メカニズム: すべてのunibootコネクタが極度逆転をサポートするわけではありません.選択したコネクタがこの機能のために設計されていることを確認してください.

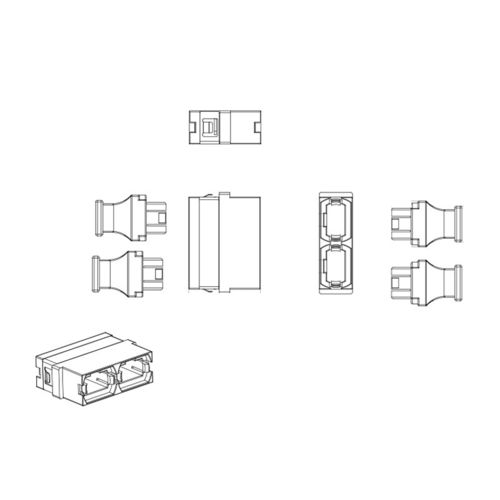

MPO (マルチファイバープッシュオン)アダプター (adapter) は,MPOコネクタを2つ接続するために使用される装置である.MPOコネクタは,通常,単一のコネクタ内の複数のファイバーを処理するために高密度光ファイバーネットワークで使用される.
MPOコネクタは,1つのコネクタに 8, 12, 24,または 48 ファイバーを収容するように設計されており,データセンター,通信ネットワーク,高性能コンピューティングシステム.
MPO アダプターの主要タイプ
MPO/MPO アダプタ: 2つのMPOコネクタを直接接続するMPOアダプターの最も一般的なタイプ.
MPO/LC アダプタ:このタイプのアダプターは,MPOコネクタからより小さなLCコネクタに変換するときに使用されます.通常は,スイッチやルーターなどのエンドデバイスのための高密度バックボーンケーブル (MPO) からより小さなフォームファクターコネクタ (LC) に移行するために使用されます..
MPO/SC アダプタ: MPO/LCアダプタと類似して,MPOをSCコネクタに変換するために使用されます.
MPO/MTP アダプタ: MTP (Multipath Termination Push-on) コンネクタはMPOの改良版で,性能が向上しています. MTPからMTPアダプタは,高密度の接続を提供します.高性能の光ファイバーネットワーク.
アダプターに関する詳細な仕様があります. 詳細情報が必要な場合はご連絡ください.
SC (サブスクリプションコネクタ) アダプタ2つのSC光ファイバーコネクタを接続したり,異なる種類の光ファイバーコネクタをインターフェースにする装置です.
SC アダプターの種類
SC/SC アダプタ: 最も一般的なタイプで,SCファイバー光学コネクタを2つ直接接続するために使用されます.シングルモードそして多モード繊維
SC/LC アダプタ: SCファイバー光学コネクタをLCコネクタに接続するために使用されるアダプタ.このタイプは,スペースが懸念される高密度のアプリケーションでSCからLCに変換するために広く使用されています.
SC/ST アダプタ: SCコネクタとSTコネクタを接続するために使用される.STコネクタは,特に古いネットワークで,他の一般的な光ファイバーコネクタタイプである.
SC/MTP アダプタ: このアダプタは,SCコネクタからMTPコネクタへの移行時に使用され,通常はMTPのより大きなファイバー容量を利用する高密度または高性能ネットワークで使用されます.
SC/MPO アダプタ:SC/MTPアダプタに似ているが,しばしば高密度多繊維セットアップで使用されるMPOコネクタに特用される.
